Подпорные стены для террасирования участка

Для ландшафта с уклоном наиболее рационально провести террасирование участка. Проще говоря - обустроить ступенчатый рельеф, где каждую горизонтальную площадку поддерживает подпорная стенка.

Те, кто строил дом своими руками, знают, что на фундамент с внешней стороны действует давление грунта – та же история и с подпорными сооружениями. В зимний период дело осложняется пучением (расширением, вследствие замерзания капель влаги) грунта. Для того, чтобы конструкция подпорной стенки была устойчива к подобному воздействию, существует несколько правил ее построения.

ПОДКОП ИЛИ ПОДСЫПКА?
Проектировать расположение подпорных стен следует с таким расчетом, что бы землю в них подсыпать, а не вынимать.
  • Во-первых, верхний слой грунта более устойчив, а в нижних пластах будет оседать под тяжестью материала стены.
  • Во-вторых, задняя часть подпорной конструкции будет свободна для формирования дренажной системы.
  • В-третьих, это наименее затратный вариант без привлечения землеройной техники.
РАСЧЕТ ФУНДАМЕНТА. Для подпорных стенок, чья высота не превышает 30 см сооружать фундамент не имеет смысла – можно ограничиться щебневой подсыпкой заглубленной в траншею (10-15 см). В остальных случаях, глубина его залегания и ширина подошвы напрямую зависят от высоты стены и характеристик грунта. Чтоб не усложнять расчеты приводим следующие постоянные величины:
  • Глубина залегания ленточного фундамента на непучинистых грунтах для подпорных стенок от 30 до 80 см составляет 30 см, повышение высоты от 80 до 150 см влечет за собой заглубление фундамента до 60 см. На пучинистых грунтах эта величина сопоставляется с глубиной промерзания почвы.
  • Ширина подошвы фундамента должна превышать ширину основания стенки как, минимум, на 15 -20 см, это обеспечит устойчивость всей конструкции при эксплуатации.
В любом случае фундамент укладывают на гравийную подушку от 10 до 20 см. Фундамент, абсолютно точно должен повторять изгибы стены.

КОНФИГУРАЦИЯ СТЕНЫ


Сама стена (тело) в процессе эксплуатации будет выдерживать определенные нагрузки и может со временем деформироваться под давлением грунта.

Для того, чтобы предупредить подобный процесс, тело подпорной стенки, если ее высота превышает 1,5 м вместе с фундаментом принято делать с легким уклоном в сторону террасы.

Прочность конструкции существенно повысится, если линия стены на плане будет иметь плавные изгибы (не будет прямой).

ДРЕНАЖ. Залог долговечности и устойчивости подпорной конструкции – обязательное наличие дренажной системы. Ее составляющими служат:
  • продольный дренаж - гравийная или песчаная засыпка и перфорированная труба водоотвода, заложенная у основания фундамента с тыльной стороны стены;
  • поперечный дренаж - труба, заложенная поперек тела стенки с целью отвода стока наружу, частота закладки труб зависит от высоты подпорной стены (читайте далее в статье).
Не пренебрегайте данным правилом – и ваш труд,  равно как и вложенные средства, не пропадут зря.

Без водоотвода на непучинистых грунтах можно делать лишь конструкции с невысокими (до 60 см) «подвижными стенками» (сухая каменная кладка, бревенчатые стены, готовые модули, где сток воды идет за счет дренажной подсыпки и отверстий между элементами тела. Но даже в этом случае, подсыпка гравием обязательна. Дренажную систему вместе с щебневой подушкой защищают от проникновения грунта и прорастания корней травянистых растений геотекстилем.

Вооружившись базовыми знаниями, можно приступать к ознакомлению с типами подпорных стенок, доступными для самостоятельного исполнения.

СТЕНА из КАМНЯ

Самый декоративный и эффектный тип подпорной конструкции – стена из натурального камня (песчаника, долмита). Существует два метода укладки этого природного материала: сухой и на раствор.

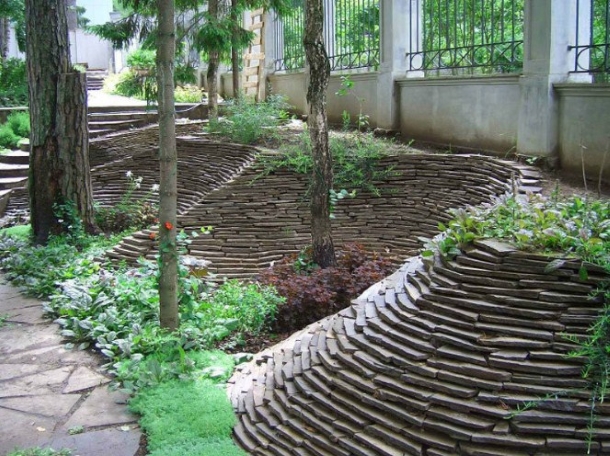

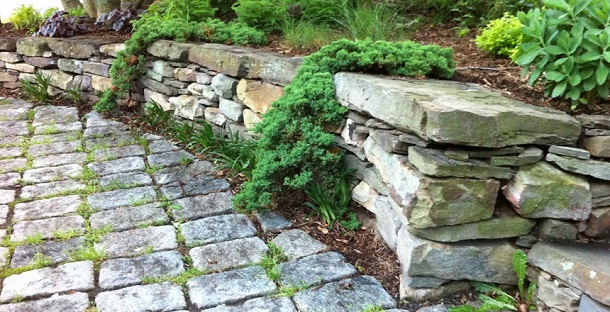

Для СУХОЙ КЛАДКИ годятся лишь те породы камня, которые при сколе или распиливании образуют относительно плоские поверхности.

Прочность данной конструкции поддерживается ее весом, уклоном передней стенки и обязательно неровной поверхностью задней.
Рекомендуемая максимальная высота кладки – 80 см.

В ее нижнюю часть укладывают самые массивные камни, обязательно в шахматном порядке, пустоты заполняют мелкими и подсыпают цементно-песчаной смесью.

Уклон передней стенки составляет около 60, ширина стенки вверху – не менее 45 см, но для разных типов грунтов эти показатели могут колебаться.  На глинистых грунтах толщина основания должна составлять не менее четверти высоты тела.  Для рыхлых (песчаных) и влажных почв этот показатель увеличивается до половины высоты, соответственно, увеличивается и ширина верха стены.

Для стен большей высоты либо с целью экономии материала используется ЖЕСТКАЯ КОНСТРУКЦИЯ, закрепленная на цементно-известковый раствор.

Для придания большей декоративности в кладке участвуют разноразмерные элементы, в том числе делают вкрапления отдельных больших камней.


Уклон внешней плоскости стены составляет до 120, при условии, что ее высота вместе с фундаментом более 1,5 м. для меньших высот подпорную стенку из камня делают одинаковой по ширине.

Дренажная система должна быть предусмотрена в любом случае: подсыпку щебнем обязательно сочетают с водоотводом, причем он состоит не только из проложенной у основания трубы, но и из отрезков пластиковой трубы, вмурованных в стену на высоте около 5 см от основания перпендикулярно линии фундамента и с небольшим уклоном. Частота закладки поперечного дренажа 1 м при высоте стены 1,5 м, чем меньше высота (толщина грунта) тем реже закладывают дренаж.

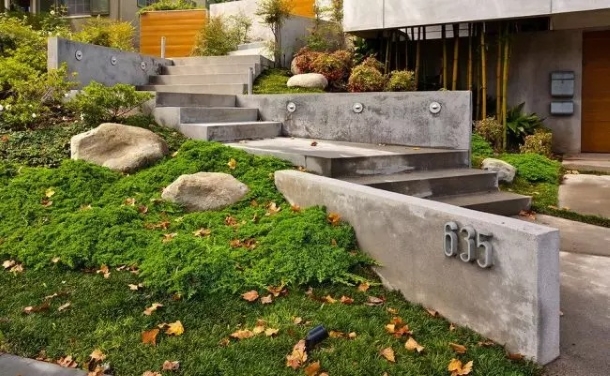

МОНОЛИТНАЯ СТЕНА

Преимуществом монолитных конструкций подпорных стенок является отсутствие необходимости сильно заглублять фундамент – его подошва уходит в грунт на глубину 15-25 см.

Кроме всего прочего, у вас есть прекрасная возможность облицевать стену любым видом фасадной плитки. При высоте до 1,5 м вместе с фундаментом, толщина монолитной подпорной стенки может быть равномерной. Гравийную подсыпку делают не более 10 см и тщательно утрамбовывают. Подошва фундамента в данном случае в три раза шире стены и выдвигается в сторону от террасы, образуя букву L.

Большая высота требует образования уклона передней стенки до 100. Кстати, внешний ее вид от этого только улучшается, так как солнечные лучи скользят по такой стене скрывая недочеты в отделке. Ширина подошвы фундамента составляет три толщины стены в ее верхней части.

Поперечный дренаж (трубы поперек тела стены) укладывают в основание, выходя за границы опалубки с той же частотой, что и для каменной стены.  Что касается опалубки, то ее монтаж начинают с задней стенки: сначала позади фундамента вбивают колья, оставив место для опалубки и уходя в землю на треть высоты (иначе не выдержат напор бетона), после формируют заднюю стенку. Следующим шагом идет монтаж передней стенки: вертикальные столбы в фундамент не вбить, поэтому  опалубку, обшитую изнутри рубероидом (для получения гладкой поверхности) фиксируют косыми упорами на нескольких уровнях высоты.

Есть два варианта заливки для монолитного исполнения: АРМИРОВАНЫЙ БЕТОН и буто-бетон. Для первого достаточная минимальная толщина стенки составляет 15 см, для второго 25 см. В качестве армирующего материала подойдет два ряда металлической сетки, обрезки арматуры или труб, скрепленные между собой проволокой. С целью избежания сдвига наружной опалубки, заливка бетоном (марки М-100) осуществляется поуровнево.
Очень удобен вариант НЕСЪЕМНОЙ ОПАЛУБКИ – готовые пустотелые блоки выкладывают друг на друга в шахматном порядке, укрепляют арматурой и заливают бетоном.

БУТО-БЕТОННЫЙ монолит делают при помощи опалубки в следующей последовательности:
  • нижним рядом насухо кладут крупные камни,
  • в пустоты подсыпают щебень, между ними фиксируют поперечный дренаж,
  • производят заливку ряда, но камни не покрывают бетоном полностью, оставив 3-4 см для сцепления со следующим рядом,
  • потом снова ряд бута, щебневая засыпка и заливка.
За один раз можно залить столько раствора, сколько у вас есть в наличии, главное, чтоб верхний ряд камней был выложен по всей ширине стены, а нижняя часть бута была утоплена в бетон. При возобновлении работ верх кладки смачивают водой.

Бетон в опалубке «стынет» не менее 3-х суток, а рабочая нагрузка на стену допускается не ранее, чем через месяц. Технологический перерыв можно заполнить облицовкой фасада стены. Дренаж делают по общей схеме, отводя воду в отстойник с последующим использованием для полива.

СТЕНА из БРЕВЕН

Стена из бревен – вариант достаточно экономичный, но недолговечный и делается с расчетом обновления через 5-10 лет.

Исключение составляет лиственница, которая от воздействия влаги только крепчает. Хотя, в районах степной зоны вряд ли ее можно назвать эконом-вариантом.
При выборе размеров бревен используют следующее соотношение: длина заготовки в полтора раза больше видимой части (высоты стенки), а диаметр составляет 10% от длины заготовки.

Допустим, высота подпорной стенки из бревен составляет 90 см (выше – экономически неоправданно). Тогда необходимо отобрать бревна длиной 135 см (90 х 1,5) и диаметром около 14 см. Метод закладки стены – свайный.

Первым делом роют траншею в три ширины бревна по линии укладки подпорной стенки. Ее дно тщательно трамбуют, укладывают гравийную подушку 5-10 см и снова трамбуют. Нижнюю треть заготовок освобождают от коры и пропитывают горячей олифой, битумом или обжигают, верхнюю  обрабатывают бесцветным антисептиком.

Стволы ставят в строго вертикальное положение, снизу подсыпают гравием. Делают заливку бетоном марки М-100 и дают раствору выстояться не менее недели.

Дренаж делают по общей схеме, при низкой высоте стены – без трубы водоотвода (достаточно наличия щелей между бревнами).

СТЕНА из КИРПИЧА

Для кирпичной подпорной стенки высотой до 1 м подойдет вариант ложковой кладки на цементно-песчаный раствор толщиной в один кирпич.

Второй ряд выполняют с вертикальными пробелами через каждый четвертый кирпич: просто не заполняйте боковые промежутки раствором – это дренажные отверстия.


Если подпорную конструкцию делают с целью обустройства земляных террас – толщину стенок увеличивают до полутора кирпичей.
По мере укладки, пока не застыл цемент, формируют расшивочные швы: их лучше делать выпуклыми либо вровень с плоскостью стены, но не заглубленными (с течением времени может нарушиться прочность конструкции).

Избегайте ровных и длинных стен из кирпича: изгибы, криволинейность и разноуровневость  делают подпорную стенку устойчивее.

В кладке используется как клинкер, так и рядовой кирпич из обожженной глины. Пустоты в элементах конструкции может разорвать зимой скопившаяся в них влага – поэтому используйте только полнотелый кладочный материал. Наличие дренажных отверстий не заменяет сооружения полноценной дренажной системы позади кирпичной подпорной стенки – позаботьтесь об водоотводе.

СТЕНА из ПУСТОТЕЛЫХ БЛОКОВ и ГАБИОНОВ

Ускорить монтаж подпорных стенок помогут готовые модули.

Выбор на сегодняшний день среди подобной продукции не так велик, но производители предлагают интересные варианты: от несъемной опалубки, которую можно задекорировать по своему усмотрению, до элементов фигурной формы, укладываемых друг на друга в шахматном порядке и габионов.

Полости модулей заполняют щебнем либо грунтом, превращая их в контейнеры для вертикального озеленения. Из тех же пустотелых блоков можно монтировать монолит на базе несъемной опалубки, как, читайте выше (в разделе МОНОЛИТНАЯ СТЕНА).









На фото вверху и внизу подпорные стены из кортеновской стали. Служить такие будут более 50 лет.
